【整理】芯片:HCKB 1012 TI的前置音频放大器LMV1012

Embedded crifan 4599浏览 0评论

折腾:

【整理】天猫精灵方糖拆解报告和芯片详解

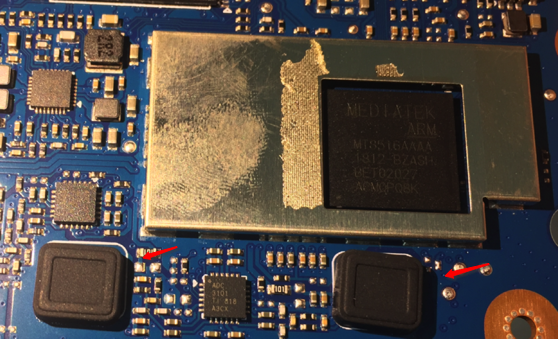

期间,拆解后看到电路板:

再去撕掉橡胶盖子后看到

智能音箱 HCKB

HCKB

HCKB 芯片

HCKB 1012

HCK8

-》

从:

两款热门迷你智能音箱拆解对比:天猫精灵方糖、小爱智能音箱mini – 我爱音频网

的:

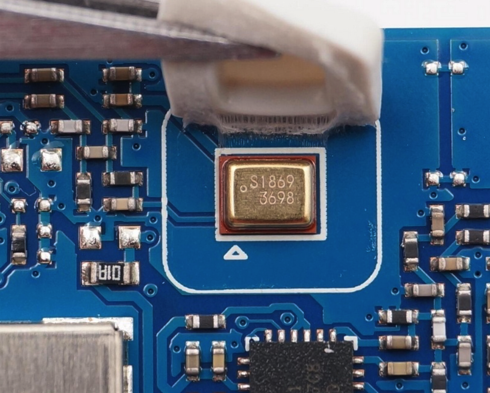

镀金的麦克风。

-》推断此处也是 麦克风 芯片

麦克风 HCKB

麦克风 1012

LMV1012 用于高增益麦克风的模拟前置放大器 IC | 德州仪器 TI.com.cn

LMV1012

用于高增益麦克风的模拟前置放大器 IC

麦克风 Microphone – BDTIC 代理NSC 美国国家半导体Microphone, LMV1089, LMV1031, LMV1015, LMV1032, LMV1088, LMV1012

Base Part Number
SNR
Noise A-Wt
Amp Gain
Interface
Supply Min
Supply Max
Special Features
Temperature Min
Temperature Max
Supply Current Per Channel
PowerWise
LMV1089
65
Undefined
42
I2C
2.7
5.5
Reduces background noise
-40
85
1.1
Yes
LMV1031
62
-86
20
3-wire
2
5
1V center bias
-40
85
0.072

LMV1015
61| 60
-89| -82
15.6| 23.8
Analog Two Wire
2
5
RF Immunuity
-40
85
0.141| 0.18

LMV1032
61| 58
-89| -80| -97
15| 25| 6
Analog 3-Wire
1.7
5

-40
85
0.065

LMV1088
60
Undefined
42
I2C
2.7
5.5
Reduce background accoustic noise.
-40
85
1
Yes
LMV1012
59| 61| 60
-89| -84| -96| -82
23.7| 15.6| 7.8| 23.8| 20.9
Analog Two Wire
1.7| 2
5
| Available in 0.3mm package
-40
85
0.139| 0.141| 0.18| 0.16


美国国家半导体的放大器改善麦克风音频性能及灵敏度-华强资讯

美国国家半导体公司日前推出两款全新的放大器。这两款型号为LMV1012与LMV1014的放大器采用崭新的设计取代现有的麦克风技术,因此音频性能获得大幅改善。这两款放大器可内置于2线及3线驻极体电容器麦克风(Electret condenser microphone, ECM)之内,据称是市场上首款“麦克风放大器”。这两款放大器的功耗较低,有助延长电池寿命,而且具有更强的抗噪音干扰能力,可确保麦克风能够发挥更卓越的性能,最适用于移动电话麦克风、手机辅件、及其他便携式麦克风应用方案。

      美国国家半导体的LMV1012是一款专为2线驻极体电容器麦克风而设的放大器。这款芯片的内部增益达17dBV,最适合手机麦克风采用。LMV1012放大器还有其他优点,例如较高的抗射频干扰能力及更低的失真率。采用LMV1012芯片的新一代驻极体电容器麦克风只有0.1%的总谐波失真率,信噪比(SNR)则可达55dB以上,而所需供电则不超过240μA。采用这款芯片的高增益麦克风最适用于移动型通信设备、汽车辅助设备、移动电话及个人数字助理等应用方案。

      LMV1014是一款专为低电流及低噪音的3线驻极体电容器麦克风而设的放大器。这款产品耗用不超过40mA的电流,输出阻抗低至只有200W。LMV1014芯片的电源抑制比(PSRR)高达60dB以上,而信噪比也超过55dB。这款芯片专为只需较低供电及抗噪音干扰能力较强的应用方案而设计,其中包括采用蓝牙(Bluetooth)无线技术的通信产品、麦克风辅助产品、手持式录音设备及个人数字助理。

      两款放大器芯片都可与现有的驻极体电容器麦克风标准全面兼容。LMV1012芯片采用4 焊球micro SMD封装,每颗售价为0.39美元。LMV1014芯片也采用4焊球micro SMD封装,每颗售价为0.49美元。两款芯片都以1000颗为采购单位,都有现货供应。

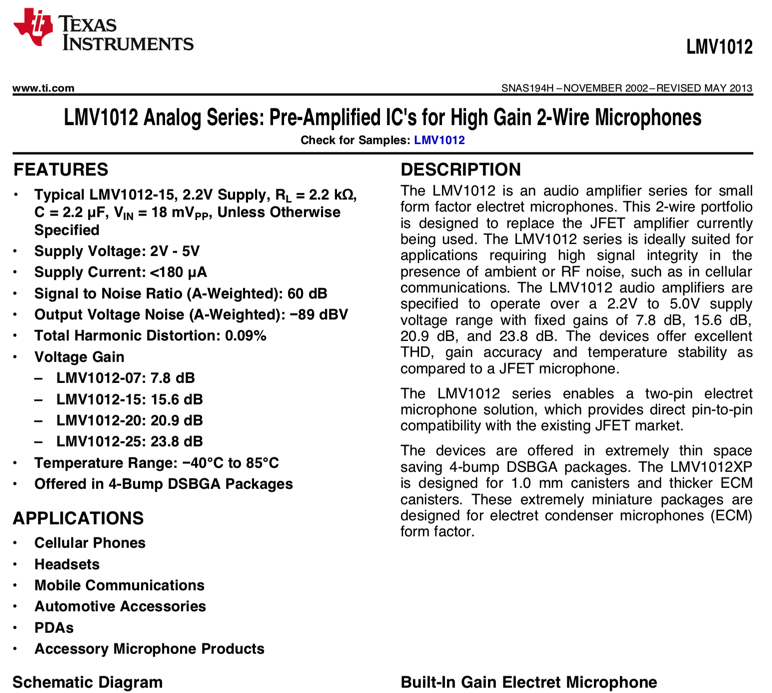

http://www.ti.com.cn/cn/lit/ds/symlink/lmv1012.pdf

【总结】

电路板上的:

HCKB 1012

单词搜字母,找不到芯片信息。

参考:

两款热门迷你智能音箱拆解对比:天猫精灵方糖、小爱智能音箱mini – 我爱音频网

猜测是麦克风芯片,所以搜:

麦克风 1012

而找到是:

TI的LMV1012

  • Part Number:LMV1012

  • 是什么:Pre-Amplified IC=前置音频放大器

  • 作用:

    • 增强音频信号

    • 降噪:去除环境和RF的噪音

  • 一句话简述:

    • Pre-Amplified IC’s for High Gain 2-Wire Microphones

    • 一款专为2线驻极体电容器麦克风而设的放大器

  • 详细介绍:

    • The LMV1012 is an audio amplifier series for small form factor electret microphones. This 2-wire portfolio is designed to replace the JFET amplifier currently being used. The LMV1012 series is ideally suited for applications requiring high signal integrity in the presence of ambient or RF noise, such as in cellular communications. The LMV1012 audio amplifiers are specified to operate over a 2.2V to 5.0V supply voltage range with fixed gains of 7.8 dB, 15.6 dB, 20.9 dB, and 23.8 dB. The devices offer excellent THD, gain accuracy and temperature stability as compared to a JFET microphone.

  • 特点

    • 较高的抗射频干扰能力

    • 更低的失真率:0.1%的总谐波失真率

    • 高信噪比SNR:>=55dB

    • 低功耗

      • 所需供电不超过240μA

      • 有助延长电池寿命

  • 应用领域:

    • 移动型通信设备

    • 汽车辅助设备

    • 移动电话

    • 个人数字助理

  • 封装:4 焊球micro SMD

  • 价格:0.39美元/片
