【整理】AIM401-0821如何连接RS485+RS485中的引脚说明

Embedded crifan 28浏览 0评论

找个RS232转RS485的接口

此时:

RS323端,可连接PC

RS485端,是对应的4个pin脚:

  • T/R+
  • T/R-
  • GND
  • VCC

但是,此处AIM401-0821中,33,34,35,36分别是:

485A2,485A1,485B1,485B2

经过参考:

智能压板调试培训简介

好像是这样的连接的:

  • T/R+连485A2
  • T/R-连485B2
  • GND连485B1
  • VCC连485A1



    但是好像看到很多地方:

    http://www.go-gddq.com/down/2012-05/12050706278279.pdf

    http://www.docin.com/p-124997952.html

    http://www.dgxce.com/pro/PLC/H0U/H0U.pdf

    说到:

    485A1和485B1,是单个的一组RS485

    485A2和485B2,是另外一组RS485



    所以还是不知道如何接。



    后来参考:



    得知:

    The RS-485 differential line consists of two pins:

    • A aka ‘-‘ aka TxD-/RxD- aka inverting pin
    • B aka ‘+’ aka TxD+/RxD+ aka non-inverting pin
    • SC aka G aka reference pin.

    所以:

    此处:

    485A1==第一路的485的TxD-  -> 应该接T/R-,即D-

    485B1==第一路的485的TxD+ -> 应该接T/R+,即D+



    不过,

    http://en.wikipedia.org/wiki/RS-485

    中也提到了:

    很多家,生成的芯片和命名叫法,虽然错了,但是由于用的太广泛,导致

    实际使用期间,对于A和B的叫法,自己要清楚。

    很可能是和规范中定义是相反的。

    即:

    本来是:

    A == D-

    B == D+

    但是实际可能是:

    A == D+

    B == D-

    所以,实际使用中,还需要注意。

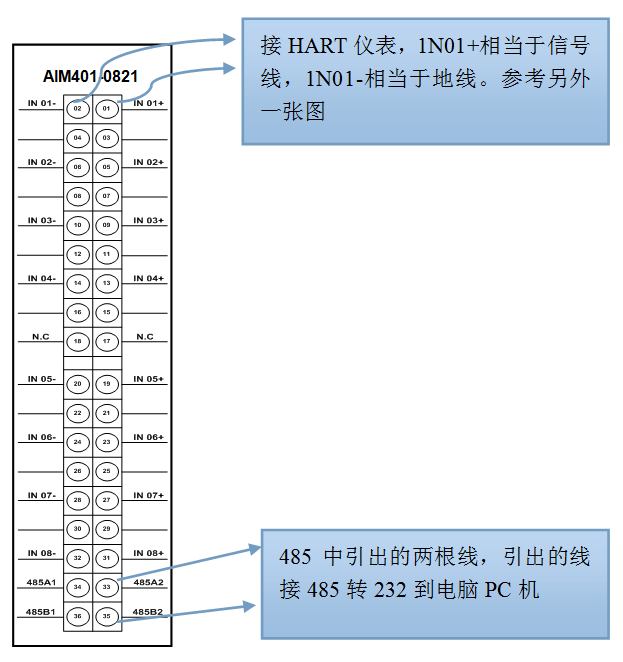

    最后,贴上别人的图示:

    aim401-0821 connect to hart and rs485

    其中:

    IN 01-和IN 01+,表示输入的一组信号,此处,接HART的两个信号线,即正常的,接在终端电阻两端的两个pin脚,出来的是FSK的信号的两个pin;

    当然,对应的,接到别的输入分组,即从02到08,上都可以。



    此处的:

    485A1和485B1,是一组。

    485A2和485B2,是另一组。

    用那组都可以。

    此处,A是接D+(而不是协议规范中的A接D-),B接D-

    才可以。

    即:

    AIM401-0821 的某组IN, 比如IN01-和IN01+ 外接:HART的FSK信号的两个PIN

    AIM401-0821 的某组485,比如485A1和485B1,外接RS485的D+和D-

    此时,接线的通路是:



    HART设备

    |

    HART的FSK的两个pin脚

    |

    (上端是IN01-和IN01+)

    AIM401-0821  — 此端是RS485(RS232转RS485的转换器)此端是RS232 — RS323串口线 — PC机上的RS232串口COM1

    即可。
