【整理】关于USB HID中的Usage的一点解释:不能简单的理解为Usage ID

USB crifan 2313浏览 0评论

【整理】关于USB HID中的Usage的一点解释:不能简单的理解为Usage ID

最近在看USB HID的spec:

http://www.usb.org/developers/devclass_docs/HID1_11.pdf

其中在看到,当Item为Local的时候,bTag=0000对应的是Usage

而此Usage的含义,起初没看懂,以为是写错了,应该写成Usage ID的,而且网上也有人这么说,此Usage其实就是Usage ID。

而最后经过一番考证,终于看懂了,上面的理解是错误的,此Usage不能简单理解为Usage ID。

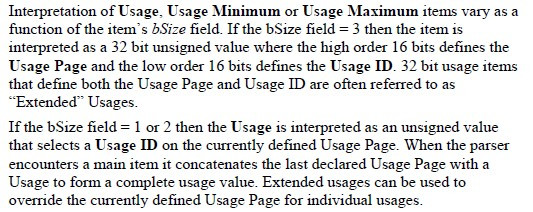

此Usage的具体含义,spec的“6.2.2.8 Local Items”中有解释:

【整理】关于USB HID中的Usage的一点解释:不能简单的理解为Usage ID - carifan - work and job

 翻译成中文就是:

Usage的含义,是由bSize定的,不同的bSize对应不同的含义。

bSize=3时,对应的后面的Data是4个字节,此Usage = 高16bits + 低16bits= Usage Page + Usage ID,此时也成此Usage=Usage Page+Usage ID的情况为扩展的Usage(Extended Usage)

bSize=1或2时,对应的Data为1或2个字节,此Usage是无符号数,Usage = Usage ID,此Usage ID所代表的含义,是由当前所属的Usage Page所决定的。即,此时前面已经有了对应的Usage Page的定义了,然后此处Usage=Usage ID,共同组成了 Usage Page + Usage ID,决定了最终的用途。



而上述情况中,bSize=1或2是最常见的情况,而bSize=3的时候,很少见。

即,

常见的是:bSize=1或2,Usage=Usage ID,加上前面已定义的Usage Page,组成Usage Page+Usage ID,决定设备的用途(Usage);

少见的是:bSize=3,Usage=Usage Page + Usage ID,覆盖(override)了之前的Usage Page,自己此处重新定了Usage Page及Usage ID,决定设备的用途(Usage)。



之所以上面bSize=3,Usage=Usage Page +Usage ID被称为扩展的Usage,估计本意也就是让此Usage=Usage ID(bSize=1或2),所以当Usage =Usage Page + Usage ID的情况才被称为扩展的Usage。



【总结】

USB的HID的Spec,总体感觉,貌似有点太精简了,感觉比较晦涩难懂啊。。。有木有!

很多内容,必须要有一定了解的基础上,才容易看懂其含义的。。。
