7.2. 协议分析工具

协议分析工具很方便很强大 -> 有机会还是多多利用协议分析工具 -> 提高工作效率

比如之前的,就见过USB协议分析工具,即USB基础知识概论其他一些USB测试和协议分析等软件提到的:

“Ellisys的USB Explorer 260硬件,加上对应的USB软件Ellisys USB Analysis Software,实现USB数据抓包和分析”和:“Catalyst Enterprises公司的硬件,加上对应的软件SBAE USB,实现USB数据捕获和分析”

SBAE的效果可参见: 举例详解USB的枚举过程

现在又在: http://www.zlgmcu.com/tools/LogicAnalyser/LA1032/LA1032-SD.pdf中看到有个原始数据:

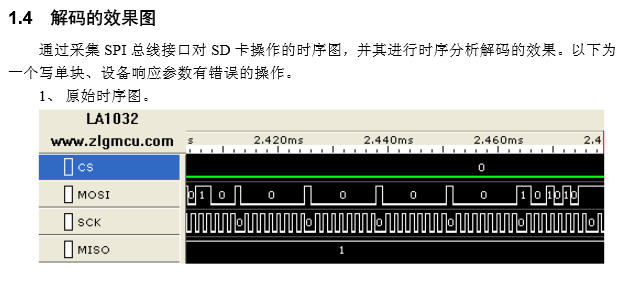

图 7.1. SD原始时序图

SD原始时序图


用(SD)协议分析工具分析后的结果:

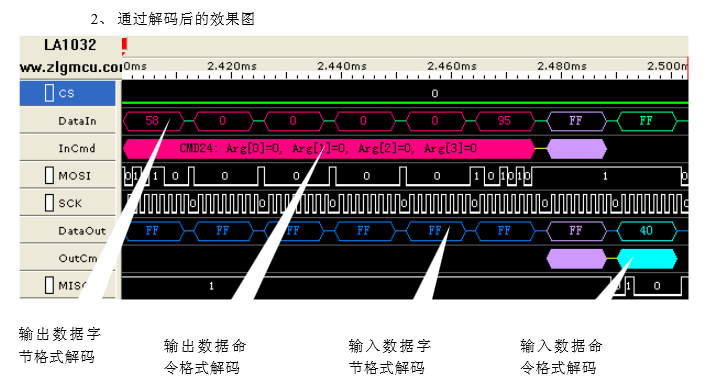

图 7.2. 结果解码后的SD时序效果图

结果解码后的SD时序效果图


很明显:

在SD协议中对应的物理的信号所表示的含义,不用你很笨的手动一点点的去分析了,因为人家的分析工具直接帮你分析好了。相对来说,算是极大的提高了工作效率。

所以,有机会,有条件(毕竟有些协议没有这么好的分析工具,或者即使有未必是免费,未必你能得到该工具)的话,还是好好利用工具,提高做事情的效率。
